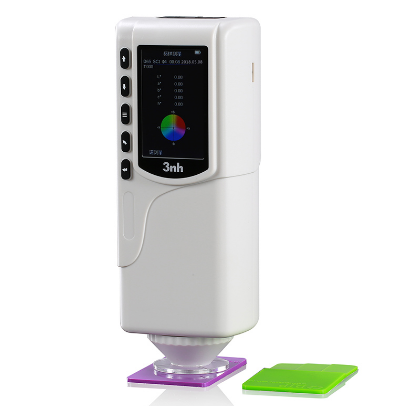

色差儀由哪些零件組成?

色差儀的基本部件包括光源、比色皿室或樣品容器、比色皿、過濾器、檢測器和檢流計。

1、光源：在色度計中，它産生整個可見光譜 380-780 nm 所需強度的光能。實驗室設備中使用的光源是一個簡單的鎢絲燈，可提供可見光範圍内的光。

2、比色皿室或樣品容器：是設備中放置比色皿或容器的區域。它位於設備的最頂部。

3、比色杯：色度計中溶液的分析需要一個容器。容器必須是透明的，因此首選透明塑料和玻璃等材料。比色皿是熔融玻璃比色皿
，矩形或方形，具有精確的路徑長度，通常爲 10 或 20 mm，但也可提供更大的路徑長度。可以由塑料或玻璃制成，並提供精度，因爲在測量過程中使用已知的路徑長度。常用的比色杯高 45 mm，可容納 4 ml 溶液
。進行分析時也可以使用試管，是比色皿更便宜的替代品。但是試管缺乏準確度和精確度。

4、過濾器：過濾器的類型取決於制造色度計的公司。它取決於波長，即單色(隻有一個波長)或多色(白光)。可用的選項是;明膠、幹涉、光栅和棱鏡。

(1)明膠濾光片：是在兩塊薄玻璃闆之間夾入一層薄薄的彩色明膠而形成的。這些過濾器具有成本效益，但可以吸收所有入射輻射的 30-40%，從而降低探測器的能量吞吐量。

(2)玻璃濾光片：另一種類型的濾光片是有色玻璃濾光片，具有高達 150 nm 的寬帶通過。通過組合不同的玻璃濾光片可獲得特定波長。

(3)幹涉濾光片：由許多反射但半透射的銀膜組成，由薄層透明介電材料隔開。當白光穿過介電層時，半透明鏡之間會出現多次反射。在這裏，來自光線的一些能量直接穿過過濾器。它是分析所需的波長
。介電層的厚度決定瞭光的合成波長。

(4)光栅單色儀：産生單色光，由許多平行的凹槽組成，這些凹槽緊密地排列在抛光表面(如鋼、玻璃或石英)上。典型的光栅可能包含 500-600 線/mm，但基於研究的儀器可能包含 1200-2000 線/mm。當入射光射到光栅上時，各種波長的白光以不同的角度偏轉。

(5)棱鏡：将白光分成不同的成分。通過旋轉棱鏡選擇所需的光譜。色度計中使用的棱鏡由玻璃制成，工作波長範圍爲 350-800 nm。

5、檢測器：一旦通過樣品容器，它有助於将産生的透射光線轉換爲檢測器的電信号。它也被稱爲光電池。根據所使用的材料，色度計中使用多種類型的傳感器。一些常用的檢測器有硒光電池、光電管和矽光電池。

(1)硒光電池：是最簡單的檢測器類型，不需要任何電源即可工作。

(2)光電管：由塗有铯或鉀等感光材料的玻璃燈泡組成。

(3)矽光電池：當光子撞擊矽光電池的半導體表面時，它會産生電子。

6、檢流計：測量探測器産生的電信号，並在顯示區顯示數值。

7、顯示：它可以是模拟的或數字的。模拟物看起來像儀表，並在吸光度和補充的透射百分比刻度上進行瞭校準。數字顯示顯示與分辨率相同的吸光度值，盡管數據量級發生變化。
